氣動鍛鋼球閥
適用介質：水、氣、油、天然氣、酸類腐蝕性介質
適用溫度：-196-425℃，
驅動系統：手動、蝸輪、氣動、電動、液壓等
詳情介紹
- 產品介紹
- 安裝尺寸
- 產品用途
- 下載文檔
氣動鍛鋼球閥是新一代高性能球閥，適用于長輸管道和一般工業管道，特別考慮強度、an全性和惡劣環境耐受性而設計，適用于各種應用場合。腐蝕性和非腐蝕性腐蝕性介質。鍛鋼球閥與浮動球閥相比，運行時閥前流體壓力在球體上產生的力全部傳遞到軸承上，球體不向閥座移動，因此閥座不承受超壓，固定式氣動球閥扭矩小，閥座變形小，密封性能穩定，壽命長，適用于高壓大口徑。先jin的彈簧預閥座組件具有用于上游密封的自緊特性。每個閥門有兩個閥座，可以在每個方向上密封，允許無限制流動和雙向安裝。這種閥門通常水平安裝。
氣動鍛鋼球閥主要用于切斷或連接管道中的介質，也可用于調節和控制流體，其中硬密封V型球閥有V型球芯和硬質合金金屬薄板，中間有很強的剪切力，特別適用于包括纖維、固體小顆粒等介質在內的多向球閥在管道上不僅可以靈活控制合流、分流，以及媒體流向切換，但您也可以關閉任意通道并連接其他兩個通道。這種閥門通常需要水平安裝在管道中。
氣動鍛鋼球閥有兩片式和三片式閥體結構，中間法蘭用螺栓連接在一起，密封為加強型聚四氟乙烯，并裝入不銹鋼圈內。確保閥座靠近球體并保持密封。由于上、下閥桿不使用聚四氟乙烯軸承，減少摩擦，省力，小軸底部無調整板，用于固定球體與密封圈的結合位置。管徑與管道內徑相同，可以清洗管道。
氣動鍛鋼球閥技術參數
GTD/ATD氣動執行機構技術參數 | 閥 體 參 數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15～100mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | 16、32MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 2Crl3 |
單作用：7N·M～2668N·M | 閥體材質 | 45 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 2Crl3 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 尼龍 1010 | |
動作范圍 | 0～90°±5° | 溫 度 | -40～80 |
接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 適用介質 | 水、油品、氦、氫、氨等 |
GTD110～GTD350/ATD100～200 G1/4″ | |||
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 耐高溫、體化結構、阻力小、多種長度 |
氣動鍛鋼球閥主要材料
閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本體材料 | 柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 | 柔性石墨 編結石墨 | -29-425℃ | 水、蒸汽、油品 |
WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
WC9 | 25Cr2MoV | 25Cr2MoV | |||||
LCB | 304 | 304 | -46-354℃ | ||||
CF8 | 304 | 304 | -196-600℃ | 部分酸、堿 | |||
CF3 | 304L | 304L | |||||
CF8M | 316 | 316 | |||||
CF3M | 316L | 316L |
氣動鍛鋼球閥主要外形尺寸和重量-160
DN | L | A | H | D | D1 | D2 | b | M | Z-d | 重量kg |
10 | 210 | 140 | 220 | 95 | 60 | 18 | 20 | M24X2 | 3-18 | 5 |
15 | 230 | 186 | 220 | 95 | 60 | 20 | 20 | M24X2 | 3-18 | 6 |
20 | 240 | 254 | 250 | 105 | 68 | 28 | 20 | M33X2 | 3-18 | 8 |
25 | 260 | 254 | 250 | 105 | 68 | 28 | 22 | M33X2 | 3-18 | 10 |
32 | 300 | 296 | 300 | 115 | 80 | 38 | 24 | M42X2 | 4-18 | 19 |
40 | 350 | 296 | 400 | 165 | 115 | 48 | 30 | M52X3 | 6-26 | 26 |
50 | 400 | 384 | 400 | 165 | 115 | 58 | 32 | M64X3 | 6-26 | 39 |
65 | 490 | 384 | 500 | 200 | 145 | 74 | 40 | M80X3 | 6-29 | 53 |
80 | 580 | 501 | 600 | 225 | 170 | 94 | 50 | M100X3 | 6-33 | 76 |
100 | 620 | 501 | 800 | 260 | 195 | 115 | 60 | M125X4 | 6-36 | 130 |

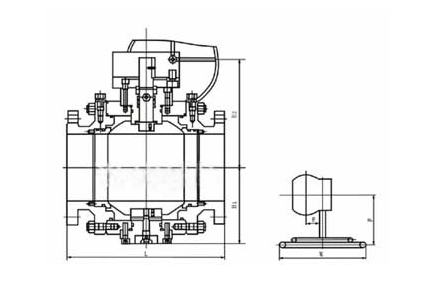

氣動鍛鋼球閥結構圖
氣動鍛鋼球閥主要外形尺寸和重量-320
DN | L | A | H | D | D1 | D2 | b | M | Z-d | 重量kg |
10 | 210 | 140 | 220 | 95 | 60 | 18 | 20 | M24X2 | 3-18 | 5 |
15 | 230 | 186 | 220 | 105 | 68 | 28 | 20 | M33X2 | 3-18 | 6.5 |
20 | 240 | 254 | 250 | 105 | 68 | 28 | 20 | M33X2 | 3-18 | 8 |
25 | 260 | 254 | 250 | 115 | 80 | 35 | 25 | M42X2 | 4-18 | 11 |
32 | 300 | 296 | 300 | 135 | 95 | 41 | 30 | M48X2 | 4-22 | 21 |
40 | 350 | 296 | 400 | 165 | 115 | 47 | 35 | M64X2 | 6-26 | 28 |
50 | 400 | 384 | 450 | 200 | 145 | 70 | 40 | M80X3 | 6-29 | 41 |
65 | 490 | 384 | 500 | 225 | 170 | 90 | 50 | M100X3 | 6-33 | 56 |
80 | 580 | 501 | 600 | 260 | 195 | 112 | 55 | M125X4 | 6-36 | 79 |
100 | 620 | 501 | 800 | 300 | 235 | 135 | 65 | M155X4 | 8-36 | 134 |
