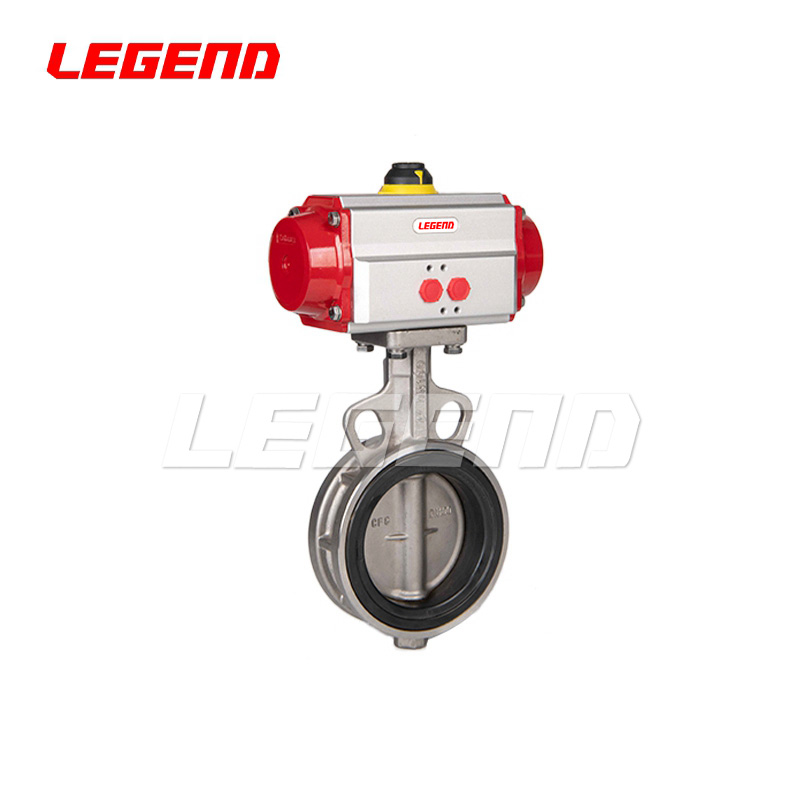

氣動粉體蝶閥工作原理及結構特點
2024-08-13 關注次數：氣動粉體蝶閥運作機理與構造特性概覽
氣動粉體蝶閥是針對粉體物料處理系統設計的一種閥門，集成了氣動執行的便捷操控與蝶閥結構的簡潔。它通過氣壓驅動，實現了在高壓、大口徑條件下的可靠控制，尤其優化了在粉體輸送中的密封性和耐用性。
工作原理
氣動粉體蝶閥的核心運作依賴于氣動執行器。當控制系統發送指令后，壓縮空氣被送入執行器內部，多組氣動活塞或薄膜，產生直線推力，并通過設計的機械結構，如橫梁和內曲線軌道，將此力轉換為蝶板的旋轉運動。蝶板繞軸旋轉，控制閥口的開閉，一般90度旋轉即可完成從全開到全關的切換。壓縮空氣的壓力變化調控蝶板的位置，從而調節或切斷粉體物料的流動。
結構特點
1.上裝式結構：設計減少閥體連接螺栓數量，增加整體強度，降低因系統自重造成的負面影響。
2.壓力與口徑范圍廣：適用公稱通徑DN50mm至DN300mm，公稱壓力可達PN10MPa至16MPa，滿足多種工況需求。
3.寬泛的溫度適應性：可在-29℃至300℃的溫度范圍內穩定工作，適應不同物料處理環境。
4.密封優化：針對粉體特性，蝶板與閥座間采用特殊密封設計，減少泄漏，提高密封性能。
5.結構緊湊：蝶板的輕薄設計使得閥門開啟迅速，減小啟閉時所需扭矩，提升操作效率。
氣動粉體蝶閥憑借其特有的氣動驅動機制與針對性的結構設計，不僅確保了在粉體輸送系統中的運作，還強化了閥門的穩定性和耐用性，是粉體處理行業中不可或缺的控制組件。
