氣動蝶閥工作原理與結構設計解析

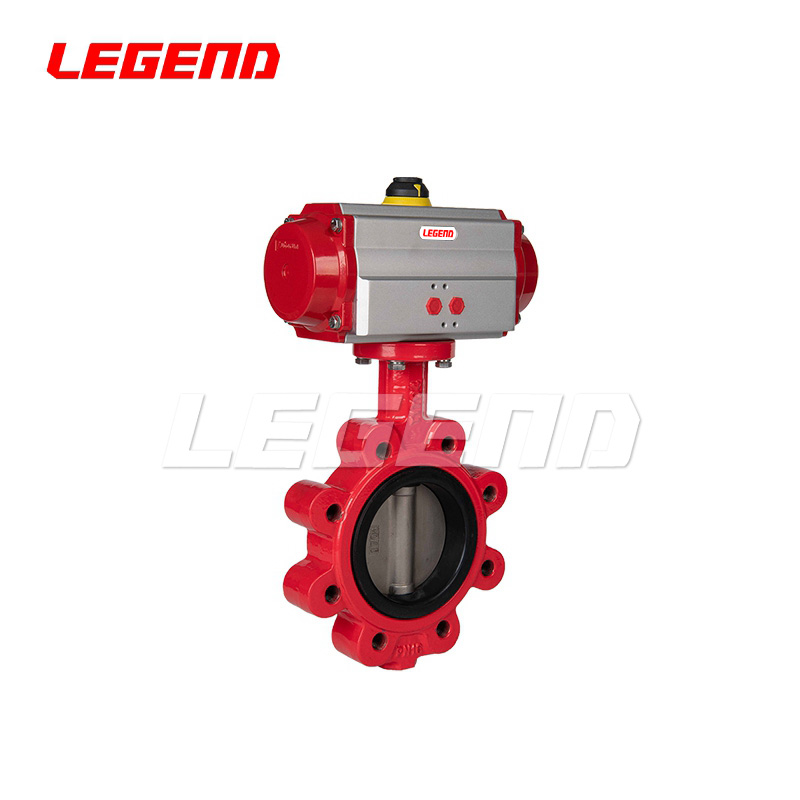

2024-07-17 關注次數：氣動蝶閥是一種以壓縮空氣為動力源，通過氣動執行驅動蝶板旋轉以實現閥門開啟或關閉的裝置。其在結構設計和工作原理上的特點，以下是詳細的解析：
結構設計
氣動執行器：這是氣動蝶閥的動力來源，通常包括氣缸、活塞、彈簧、密封件等部件。氣缸內部有多個組合氣動活塞，當壓縮空氣輸入時，活塞受到推力或拉力，通過傳動將此力量轉換為旋轉運動。
蝶板：蝶板是閥門的核心部件，通常呈圓形或略帶橢圓形，中心有一個軸孔，通過閥桿與氣動執行器相連。蝶板的邊緣設計有密封面，用于與閥座接觸，控制流體的通過。
閥體與閥座：閥體是容納蝶板和流體的主體部分，內部有流道，兩側設有與蝶板相匹配的閥座，閥座材料依據流體性質選擇，以確保良好的密封性能。
閥桿與連接件：閥桿連接蝶板和執行，傳遞運動。對夾式設計通過螺栓將閥體固定在管道上，減少了安裝空間和成本。
密封件：包括蝶板邊緣的密封圈和閥座的密封面，通常采用耐磨損、耐腐蝕的材料，如橡膠、聚四氟乙烯(PTFE)等，以保證良好的密封效果。
工作原理
開啟過程：當氣動執行器接收到控制信號，壓縮空氣進入氣缸，推動活塞帶動閥桿旋轉，使蝶板繞軸線旋轉并逐漸遠離閥座，直至完全開啟，允許流體自由通過。
關閉過程：相反，當控制信號指示關閉，氣缸內氣壓改變，活塞反向移動，閥桿帶動蝶板旋轉并緊密貼合在閥座上，形成密封，阻止流體流通。
調節功能：蝶板的旋轉角度可根據需要調節，實現對流體流量的連續控制。通過控制氣動執行器的輸入氣壓，可以微調蝶板的位置，從而改變流體通道的開口面積。
雙向密封：某些氣動蝶閥設計有雙向密封能力，即使在反向流體壓力下也能保持良好的密封性，這通常依賴于蝶板和閥座的設計，以及密封材料的彈性。
氣動蝶閥以其結構簡單、操作快速、維護方便、適用范圍廣等優點，在石油、化工、水處理、冶金、電力等行業中得到了廣泛應用。
