氣動閥門結構組成

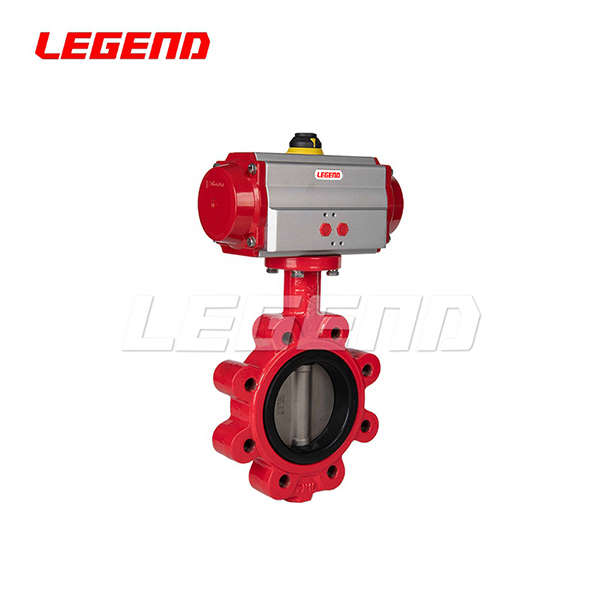

2022-11-14 關注次數：氣動閥門就是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動閥門，實現閥門的開關，控制氣流的壓力、流量和流動方向，并保證氣動執行元件或機構正常工作的各類氣動元件。控制和調節壓縮空氣壓力的元件稱為氣動壓力控制閥門。
氣動閥門結構組成
1.氣動執行器：可分為單作用執行器和雙作用執行器。
雙動氣動執行器（氣開氣關型）：對閥門開啟和關閉的兩位式控制。單動氣動執行器（彈簧復位型）：在氣路切斷或故障，閥門自動開啟或關閉。
2.閥門：閥門是流體輸送系統中的控制部件。
3.電磁閥：分為單電控電磁閥和雙電控電磁閥。單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 。雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。
4.氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
5.限位開關：遠距離傳送閥門的開關位置的信號。械式、接近式、感應式。
6.氣電定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制。
7.手動操作機構：在自動控制不正常情況下手動操作。
8.消聲器：安裝在電磁閥的排氣口，降低噪聲。
9.快插接頭：一端連接于電磁閥或執行器，另一端將氣管直接插入即可使用。
10.空壓機：是壓縮空氣的氣壓發生裝置。
11.氣管：有軟管、紫銅管、不銹鋼。常用規格有6mm、8mm。
