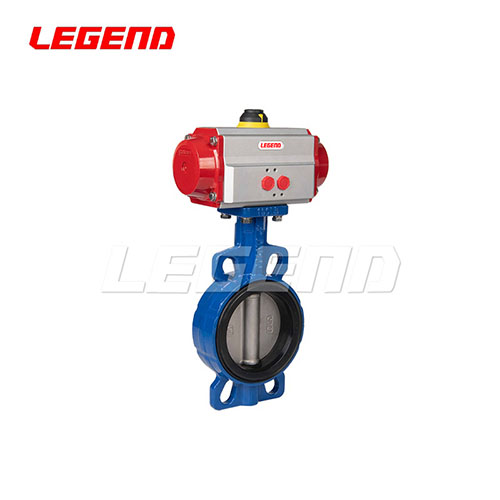

氣動蝶閥的結構原理
2022-09-01 關注次數：氣動閥門是由氣缸和閥體兩部分組成，氣缸上又有三個附件
1. 電磁閥（主要是用于開關氣源）
2. 限位開關（遠程知道這個閥門是開的還是關的）
3. 過濾減壓閥（過濾氣源里面的水分，因為氣源不是純氣，空壓機打過來的氣源一般都是會有水分，所以使用過濾減壓閥，保證氣缸中不會有大量的水分，空壓機的氣源通常是8kg，而閥門接受的氣源壓力一般在4-6kg之間，過濾減壓閥可以減壓到4-6kg）
蝶閥因為外形像蝴蝶，所以被稱之為蝶閥，蝶閥的結構分為三個類型
①中線型蝶閥
②雙偏心蝶閥
③三偏心蝶閥
中線蝶閥
中線蝶閥是中間一根桿，包住一塊蝶板，是靠中間的一根軸來開關閥瓣，中線蝶閥沒有偏心，它就是直的，一般出廠時會開出一點，因為中間的軸是直的，它的密封會擠壓到兩邊的橡膠，在使用的時候才會把它開關到位。
雙偏心蝶閥
雙偏心蝶閥的點是在于中間的板密封面斜角偏心，和閥座（閥座也是密封）也是偏的，蝶板密封面在啟閉時能迅速與閥座錐面分離；當閥軸順時針方向旋轉時、蝶板向關閉方向運動，當閥軸順時針方向旋轉90°時，蝶板密封面與閥座密封面處于完全關閉狀態；正向壓力利用雙偏心的作用原理此時蝶板在介質壓力的作用下會越關越緊。
三偏心蝶閥
三偏心比雙偏心多了一偏心，多了一個閥桿偏心。偏心的主要是起到穩固閥座和閥瓣的作用。
