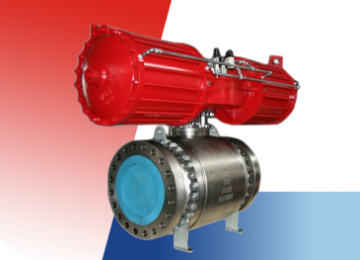

羅贊帶你了解氣動球閥的工作原理、結構分類、用途
2020-05-22 關注次數：氣動球閥是一種常用的控制元件，是由旋塞閥演變而來具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。本文主要介紹氣動球閥的用途及優點，希望可以幫助大家更好的應用產品。
氣動球閥工作原理：
氣動球閥只需要通過壓縮空氣進入氣動執行器，氣源帶動球芯旋轉0-90度的操作和很小的轉動力矩就能控制球閥的開關，可根據工況需求裝配閥門定位器，從而控制球閥球芯的開度來對介質流量進行調節。球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。當球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截斷切斷的原理。
氣動球閥結構分類：
氣動球閥根據結構區別可分為開關型氣動球閥和調節型氣動球閥，開關式只有開啟和關閉兩個動作，而調節式則可以控制流量大??！
1、開關型氣動球閥的閥芯一般為O型球芯，O型球閥閥芯為浮動式精密鑄件，流道口與管道口徑相同，主要是作為截斷開關使用。
2、調節型氣動球閥的閥芯為V型球芯，采用固定式結構，球芯上帶有V型切口，在執行器上加裝定位器可實現對含纖維、顆粒狀介質比例調節。
氣動球閥的用途
氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。
